Eclos Titan-Schaltauge 11,7 g bis 21,2 g Gewichtsunterschied bei sechs Rahmenmarken

Das Eclos-Schaltauge aus Titan ist eine einzige Produktfamilie mit einer Gewichtspanne von 9,5 Gramm. Die leichteste Version – Specialized – wiegt 11,7 g; die schwerste – Cervelo S5 – erreicht 21,2 g. Das ist fast das doppelte Gewicht für etwas, das wie dasselbe Stück Titan aussieht. Der Grund dafür liegt nicht in der Materialwahl oder den Fertigungstoleranzen, sondern in der Geometrie: Jede Rahmenmarke erfordert eine andere Schnittstelle für das Schaltauge, und diese Schnittstellen unterscheiden sich weit stärker, als den meisten Fahrern bewusst ist.

Warum 11,7 g und 21,2 g beide korrekt sind

Ein Schaltauge muss drei Dinge gleichzeitig erfüllen: die Form des Ausfallendes am Rahmen, das Lochbild der Befestigungsschraube des Schaltwerks und den Abstand zur Kette. Wenn ein Rahmen ein tiefes, umschließendes Ausfallende verwendet – wie das Cervelo S5 mit seiner vollständig internen Kabelführung durch das Hinterbaudreieck –, benötigt der Schaltaugenkörper mehr Material, um die Lücke zwischen der Fläche des Ausfallendes und dem Befestigungspunkt des Schaltwerks zu überbrücken. Das Specialized-Ausfallende verwendet hingegen eine kompakte, flache Schnittstelle, die nur ein Minimum an Material zur Überbrückung erfordert.

Die UDH-Version mit 16,3 g liegt in der Mitte, da der universelle Standard einen dickeren Körper erfordert, um verschiedene Rahmenformen innerhalb einer einzigen Spezifikation unterzubringen. Sie ist schwerer als die Specialized-Version, aber leichter als die Designs mit tiefen Ausfallenden.

Topologieoptimierung für sechs verschiedene Formen

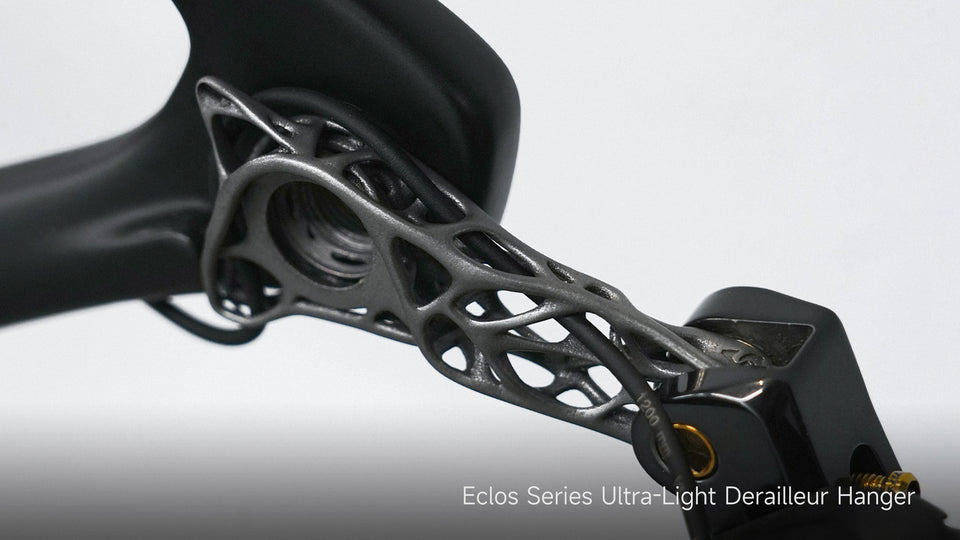

Jedes Eclos-Schaltauge verwendet dieselbe topologieoptimierte Designsprache – organische Lastpfade, die dort Material entfernen, wo die Belastung gering ist, und dort verstärken, wo sie hoch ist. Da sich jedoch die Ausgangsgeometrie für jede Rahmenmarke unterscheidet, wird die Optimierung unabhängig durchgeführt. Ein Specialized-Schaltauge beginnt bei einer kompakten Grundform und landet bei 11,7 g; ein Cervelo S5-Schaltauge beginnt bei einer größeren Grundform und landet bei 21,2 g. Das topologische Ergebnis spiegelt die Einschränkung wider, nicht den Algorithmus.

Das bedeutet auch, dass der prozentuale Gewichtsvorteil konsistenter ist als das absolute Gewicht. Herkömmliche Schaltaugen skalieren tendenziell proportional zu ihrer Schnittstellenkomplexität, sodass der Titanaustausch bei allen Versionen einen ähnlichen Anteil einspart – auch wenn sich die Grammwerte um fast 10 g unterscheiden.

Grade 5 Ti-6Al-4V. CNC-gefräst. Acht eloxierte Farben. Kompatibel mit Rahmen von Specialized, Pinarello, Cervelo, Scott, UDH-Standard und weiteren Marken (Giant, Passoni, Look, Colnago, Cannondale, Trek).
